Jenis alat berlian apa yang ada?

Diamond memiliki keunggulan ketahanan kekerasan dan keausan yang sangat tinggi, koefisien gesekan rendah, modulus elastis tinggi, konduktivitas termal tinggi, koefisien ekspansi termal rendah, dan afinitas rendah dengan logam non-ferrous. Saat ini merupakan bahan alat dengan kekerasan yang sangat tinggi. Jadi jenis alat berlian apa yang ada? Mari ikuti editor Zhongyeda untuk melihatnya!

Jenis Alat Berlian:

Alat berliandibagi menurut struktur pahat: terutama digunakan untuk memutar alat, pemotong penggilingan, reamer, bor bor, alat yang dilapisi dan alat pembentukan non-standar lainnya.

1. Bilah berlian

1. Bilah standar: Bilah berlian kristal tunggal terutama digunakan untuk mesin bubut berlian titik tunggal atau mesin bubut presisi lainnya. Kekasaran permukaan dapat mencapai RZ0.1-0.05μm saat memproses logam non-ferrous. Bilah berlian polikristalin (PCD) umumnya digunakan di mesin bubut, pusat permesinan, dll., Terutama untuk berbalik dan membosankan. Dibandingkan dengan bilah paduan tradisional, pakan yang lebih tinggi dan kecepatan linier dapat digunakan; Kehidupan blade juga sangat ditingkatkan dibandingkan dengan bilah karbida; Pada saat yang sama, permukaan selesai dari benda kerja yang diproses oleh bilah PCD dapat mencapai RA0.2 yang terbaik.

2. Bilah non-standar: terutama digunakan untuk beberapa kondisi kerja dengan struktur yang kompleks, persyaratan toleransi yang ketat dan prosedur pemrosesan yang kompleks. Penggunaan blade non-standar polikristalin (PCD) yang dijepit mesin dapat sangat meningkatkan efisiensi pemrosesan. Pada saat yang sama, penggunaan struktur yang dijepit mesin dapat mengurangi biaya produksi.

2. Blade Milling Berlian

Bilah penggilingan berlian polikristalin (PCD), dengan cakram pemotong penggilingan ataupemotong penggilinganBatang, umumnya digunakan untuk pesawat penggilingan dan langkah -langkah. Kecepatan linier bisa setinggi 2500-3000m/menit. Dibandingkan dengan bilah karbida, kehidupan alat meningkat 5-10 kali. Ini adalah pilihan untuk penggilingan permukaan logam non-ferro seperti kepala silinder paduan aluminium otomotif, kotak sepeda motor, dan pesawat cetakan! Rasio kinerja harga sangat cocok.

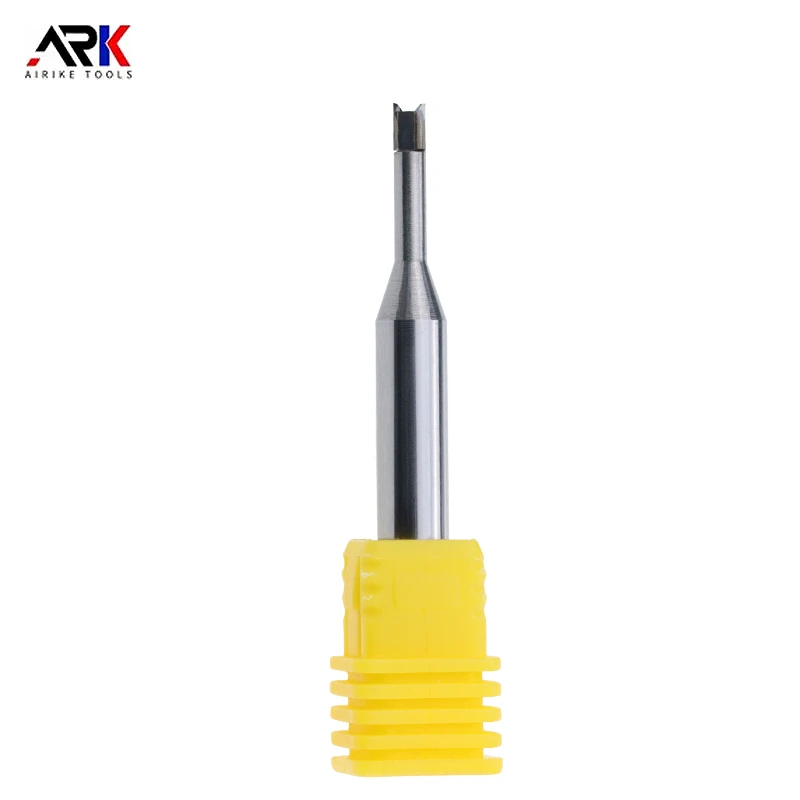

3. Pemotong Milling Batang Berlian

Pemotong penggilingan batang berlian dibagi menjadi pemotong penggilingan berlian kristal tunggal dan pemotong penggilingan berlian polikristalin (PCD).

Pemotong batang polycrystalline Diamond (PCD) dibagi menjadi dua jenis. Salah satunya adalah pemotong penggilingan melalui pusat, yang dapat digunakan untuk menembus permukaan benda kerja secara vertikal di sepanjang sumbu. Untuk benda kerja seperti lubang, efisiensinya akan sangat ditingkatkan. Yang lainnya adalah pemotong penggilingan non-through-center. Jenis pemotong penggilingan ini umumnya memotong ke dalam benda kerja secara radial, dan bos, langkah, permukaan, dan bagian lain melalui pemrograman CNC.

4. Diamond Reamer

Diamond Reamer, umumnya berdasarkan ukuran diameter, menggunakan matriks paduan atau matriks baja, dan jumlah tepi pemotongan adalah 2 atau lebih.

Jenis alat ini terutama digunakan untuk memproses lubang dengan persyaratan toleransi yang ketat dan persyaratan akhir yang tinggi. Baik melalui lubang dan lubang buta dapat diproses. Hasil akhir lubang yang diproses oleh jenis alat ini dapat mencapai hingga RA0.1.

5. Bit Bor Berlian

Polycrystalline Diamond (PCD)Bit bor umumnya terbuat dari substrat paduan atau baja sesuai dengan diameter. Polycrystalline Diamond (PCD) Bit Bits Bits Lubang Langsung di Workpiece. Tidak ada lubang di benda kerja itu sendiri, dan persyaratan presisi tidak tinggi. Bit bor PCD hanya cocok untuk peralatan pusat pemesinan.

Bit bor Diamond Polycrystalline (PCD) Terutama meliputi: Bit Bor Ekspansi Lubang PCD, Bit Bor Langkah PCD, Bit Bor Twist PCD, bit bor bawah PCD datar, dll.

6. Alat berlapis berlian

Alat berlapis berlian menggunakan metode CVD untuk secara langsung menyimpan film berlian 1-25μm pada substrat seperti karbida atau keramik yang disemen. Mereka dapat digunakan untuk alat dengan bentuk geometris yang kompleks dan merupakan alat yang ideal untuk memproses bahan yang sulit diproses.

Jenis pahat yang cocok untuk pelapisan: bilah, pemotong penggilingan, bor bit, reamers, membentuk pemotong, dll.

7. Alat Pembentukan Berlian

Polycrystalline Diamond (PCD)Alat pembentuk milik alat putar. Keuntungannya adalah efisiensi pemrosesan yang tinggi. Ini dapat menggiling beberapa lubang langkah pada saat yang sama dan memastikan toleransi geometris yang relatif akurat. Ini dibagi menjadi dua jenis sesuai dengan metode pemrosesan yang berbeda. Salah satunya adalah pemrosesan aksial dan pembentukan satu kali; Yang lainnya adalah pemrograman CNC dan pemrosesan lintasan. Tool Holder memiliki pegangan BT, pegangan HSK, pegangan lurus, dll.

Jenis alat berlian di atas dibagikan di sini. Ada banyak jenis alat berlian dengan perbedaan kinerja yang signifikan. Ada juga perbedaan besar dalam struktur, metode persiapan dan bidang aplikasi dari berbagai jenis alat berlian.
